Επαναλαμβανόμενο υπέρυθρο τηλεχειριστήριο IR2000 με ιδιωτικό μούχλα

* Αξιόπιστος αισθητήρας υπέρυθρων:Όλοι οι αισθητήρες IR μας είναι από τη μάρκα Vi-Shay, ΗΠΑ και αξιόπιστη ποιότητα.

* Υψηλή ευαισθησία:Μεταφορά σε πραγματικό χρόνο χωρίς καθυστέρηση με τον αισθητήρα υψηλής ευαισθησίας.

* CFL φιλικό:Η μονάδα αυτή μπορεί να εγκατασταθεί σε χώρο με συμπαγές φθοριούχο φωτισμό και να λειτουργεί στα περισσότερα φωτιστικά περιβάλλοντα.

* Δείκτης LED:Δείκτης LED όταν:Η ενέργεια είναι συνδεδεμένη και το σήμα στέλνεται.

* Διαχειρισμός ευρυζωνικής τηλεόρασης:Είναι συμβατό με σχεδόν όλες τις ηλεκτρονικές συσκευές στην αγορά με το ευρύ φάσμα συχνοτήτων του.

* Μέγεθος:Μικρό και στερεό σχεδιασμό, εύκολη εγκατάσταση και επισκευή.

Πρότυπο: IR2000

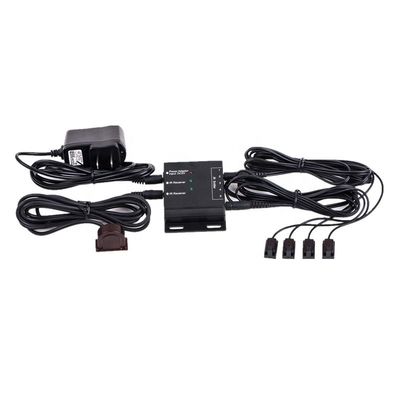

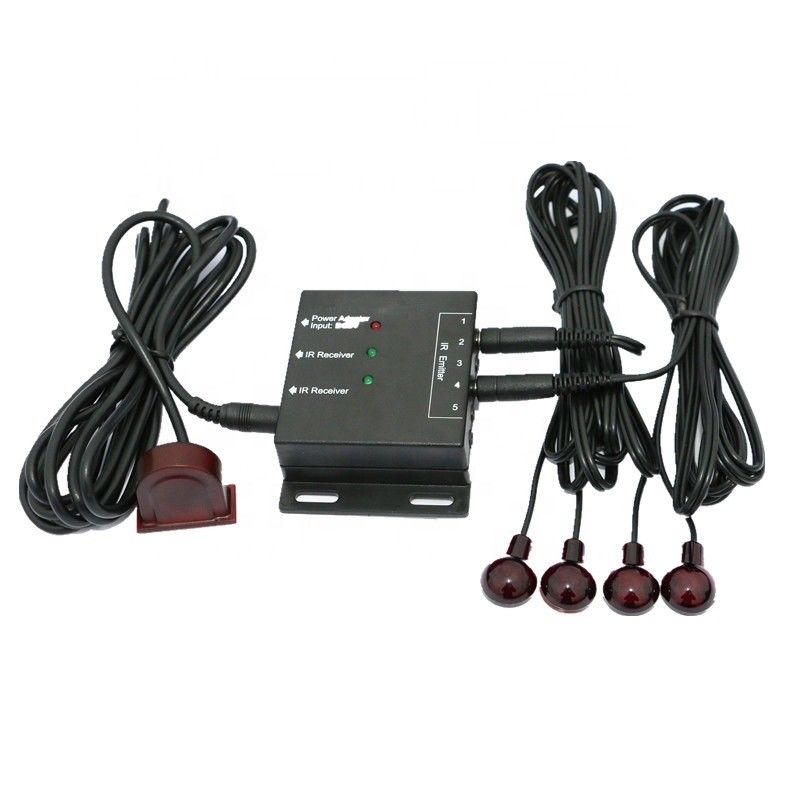

Το πακέτο περιλαμβάνει:

1 × Κρυμμένο κουτί επαναλήπτη υπέρυθρου

1 × IR δέκτης

2×IR εκπομπή

1×Συσκευασμένη τροφοδοσία

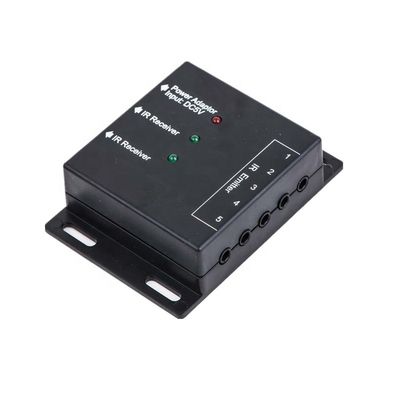

Μονάδα υπέρυθρων

Ηλεκτρική τροφοδοσία: DC5V/500mA (παρέχεται με το προϊόν)

Εισαγωγή υπέρυθρων: σύνδεσμος διακόπτη 1 × 3,5 mm, για τυποποιημένο δέκτη υπέρυθρων.

Έξοδος εκπομπή IR: σύνδεσμος διακόπτη 4×3,5 mm, για τυποποιημένο εκπομπή IR

Ενδεικτική ένδειξη υπέρυθρου σήματος: πράσινη ένδειξη LED

Δείκτης ισχύος: κόκκινη ένδειξη LED

Μέγεθος: 26 × 104 × 23 mm

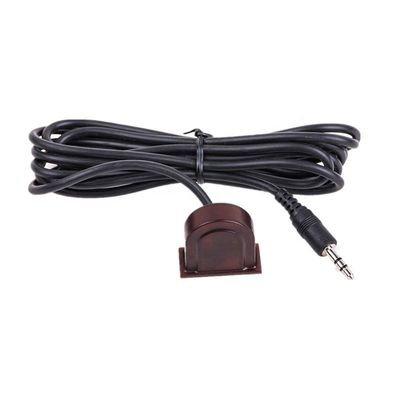

Πιστοποιητής IR (IR-CV-3)

Περιοχή συχνοτήτων: 25-60KHz

Πεδίο λήψης υπέρυθρων: ±10 μέτρα

Γωνία λήψης IR: 90o ((+45o/-45o από το κέντρο)

Διάστημα καλωδίου: 1 × 2 μέτρα, επεκτάσιμη έως και 100 μέτρα

Μέγεθος: 29 × 14 × 25 mm

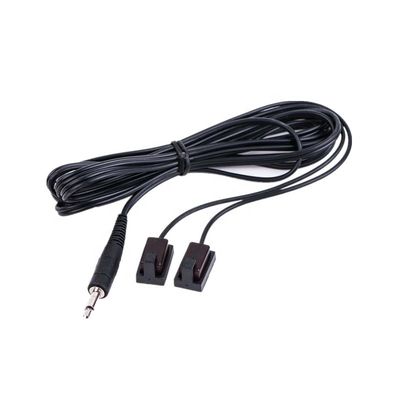

Δοκιμαστική συσκευή

Σύνδεση: 3.5m jack plug (μονο)

Φωτοβολίδες υπέρυθρης ακτινοβολίας: Φωτοβολίδες 2 × υπέρυθρης ακτινοβολίας

Διάρκεια καλωδίου: 2 μέτρα

Πιο υψηλό ρεύμα: 100mA

Μέγιστη τάση προς τα εμπρός: 1,5V

Πάνω μήκος κύματος: 940nm

Μέγεθος εκπομπή: 19 x 11 x 12 mm

Διορθωτής ρεύματος

Εισαγωγή: AC100-240V

Διάταξη: DC5V/500mA

Συνεχής ρεύμα 5.5 × 2,1 mm

Τρόπος συσκευασίας: έγχρωμο κουτί
Ποσότητα: 40pcs
Μέγεθος: 48x32.5x30cm
Βάρος: 12/11 κιλά

Ε: Τι είναι ο υπέρυθρος επαναλήπτης;

Α: Επαναλαμβανόμενος υπέρυθρος ή υπέρυθρος επαναλαμβανόμενος, γνωστός και ως υπέρυθρος ρελέ ή υπέρυθρος επεκτατής,είναι μια συσκευή που σας επιτρέπει να χρησιμοποιείτε ένα υπάρχον τηλεχειριστήριο υπέρυθρης ακτινοβολίας για να χειρίζεστε τα εξαρτήματα ήχου-βίντεο που βρίσκονται πίσω από κλειστές πόρτες ή τοίχους σε ένα ντουλάπι ψυχαγωγίας ή ντουλάπι εξοπλισμού.

Ε: Πώς λειτουργεί ο επαναλήπτης υπέρυθρων;

Α: Ο IR Repeater λειτουργεί λαμβάνοντας τα IR σήματα από το τηλεχειριστήριο, μετατρέποντάς τα και μεταδίδοντάς τα μέσω καλωδίου στο κρυμμένο περίβλημα όπου βρίσκεται ο εξοπλισμός.Εκεί τα σήματα μετατρέπονται σε υπέρυθρα σήματα., τα οποία στη συνέχεια εκτοξεύονται στον εξοπλισμό.

Υπάρχουν τρία στάδια της εργασίας:

Πρώτον, λαμβάνει το υπέρυθρο σήμα από ένα τηλεχειριστήριο.

Δεύτερον, μετατρέπει το υπέρυθρο σήμα σε ηλεκτρικό ή ραδιοσυχνότητα και το στέλνει μέσω των συσκευών.

Τέλος, το σήμα που λαμβάνεται μετατρέπεται σε υπέρυθρο φως το οποίο αναγνωρίζεται από τον εξοπλισμό.

Η διαδικασία απαιτεί πολλά διαφορετικά συστατικά για να λειτουργήσει, και συνήθως συσκευάζονται μαζί σε αυτό που είναι γνωστό ως κιτ επαναλήπτη Ir.

Ε: Ποια είναι η διαφορά ανάμεσα σε επαναλήπτη υπέρυθρης ακτινοβολίας μίας ζώνης και διπλής ζώνης;

Α: Κάθε υπέρυθρο σήμα έχει μια ξεχωριστή συχνότητα, αυτές οι συχνότητες μετρούνται σε χιλιοχέρτζ (kHz).Η πρώτη ζώνη περιλαμβάνει τις συχνότητες που κυμαίνονται από 33-43 kHzΓια να μπορείτε να ελέγξετε τη συσκευή σας (όπως την τηλεόραση), το τηλεχειριστήριο και η τηλεόραση πρέπει να λειτουργούν στην ίδια συχνότητα.

Επαναλαμβανόμενο IR μίας ζώνης: συμβατό μόνο με μία συχνότητα, συνήθως, οι συχνότητες μίας ζώνης είναι μόνο 33-43 kHz, οι οποίες λειτουργούν με τους περισσότερους DVD και Blu Ray players.

Διπλής ζώνης IR επαναλήπτης: διπλής ζώνης επαναλήπτης λειτουργεί και στις δύο συχνότητες (33-43 kHz και 44-60 kHz), συμβατό με τις περισσότερες συσκευές AV.

Θυμηθείτε: Αν ένας υπέρυθρος επαναλήπτης δεν είναι συμβατός με τις συχνότητες, δεν θα περάσει το σήμα και δεν θα μπορείτε να ελέγξετε τη συσκευή σας.Προς το παρόν όλα τα UM Audio IR επαναλήπτες είναι διπλή ζώνη επαναλήπτης, είναι συμβατό με τις περισσότερες συσκευές AV.

Ε: Πώς να εγκαταστήσετε έναν επαναλήπτη υπέρυθρου;

Α: Πρώτα τοποθετήστε το κουτί επαναλήπτη υπέρυθρου σε επίπεδη επιφάνεια στο ντουλάπι ψυχαγωγίας ή στην ντουλάπα εξοπλισμού σας.

Β. Τοποθετήστε τον πομπό εκπομπής υπέρυθρων ακτινοβολίων στο/πίσω από το παράθυρο υπέρυθρων ακτινοβολίων των συσκευών, ξεφλουδίζοντας την ταινία πρόσδεσης και κολλώντας το, στη συνέχεια συνδέστε το καλώδιο εκπομπής υπέρυθρων ακτινοβολίων στο κουτί επαναλήπτη.

Γ. Τοποθετήστε τον δέκτη υπέρυθρων όπου μπορεί να λαμβάνεται το σήμα τηλεχειρισμού και στη συνέχεια συνδέστε το καλώδιο δέκτη υπέρυθρων στο κουτί επαναλήπτη.

D. Συνδέστε τον προσαρμογέα ρεύματος και τώρα μπορείτε να ελέγξετε τις συσκευές πίσω από την ντουλάπα ή το ντουλάπι.

Για λεπτομερείς οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο χρήστη που περιλαμβάνεται στο πακέτο επαναλήπτη UM Audio IR.

Ε: Τι είδους προϊόντα υπέρυθρης ακτινοβολίας προσφέρει η UM Audio;

Α: Η UM Audio προσφέρει κυρίως καλωδιακό IR επαναλαμβανόμενο, ασύρματο IR επαναλαμβανόμενο και αξεσουάρ για IR επαναλαμβανόμενο.Ο πελάτης μπορεί να επιλέξει με βάση το πραγματικό περιβάλλον χρήσηςΕπίσης, η UM Audio καλωσορίζει OEM, μπορούμε να σχεδιάσουμε και να κατασκευάσουμε τον επαναλήπτη IR σύμφωνα με το αίτημα του πελάτη μας.

Η Ningbo Uma Electronic Technology Co., Ltd. είναι ένας επαγγελματίας κατασκευαστής μεγαφώνων και IR extender. Ξεκινήσαμε την επιχείρηση το 2012, εστιάζοντας ειδικά στην κατασκευή και το σχεδιασμό.Τα προϊόντα μας διανέμονται ευρέως σε περισσότερες από 50 χώρες και έχουμε συνεργαστεί με πολλές διάσημες μάρκες ήχου / βίντεο και οικιακής αυτοματοποίησης.
